工作原理：
S‘=0，R’=1：无论触发器原来处于何种状态，由于S=0，则Q=1，Q非=0，触发器处于“1”态（或称置位状态）。触发器的状态是由S所决定的，称S为直接置位端。
S‘=1，R’=0：无论触发器原来处于何种状态，由于R=0，则Q=0，Q非=1，触发器处于“0”态（或称复位状态）。触发器的状态是由R所决定的，称R为直接复位端。
S‘=1，R’=1：触发器维持原来状态不变。
S‘=0，R’=0：此时无法确定触发器的状态。一般这是不允许的，因此触发器的输入端S、R不能同时为0。
约束方程：S‘+R’=1

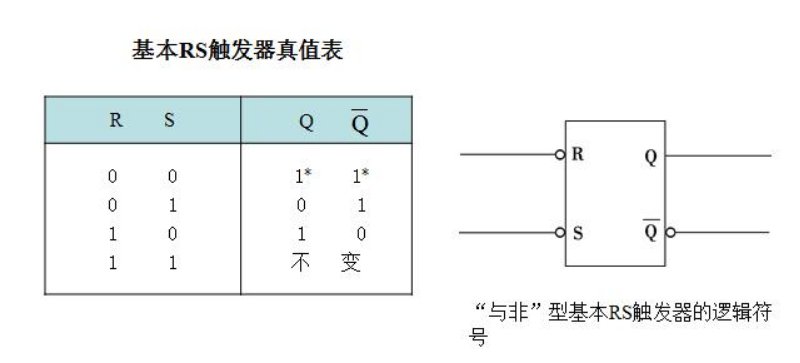

真值表：
扩展资料：

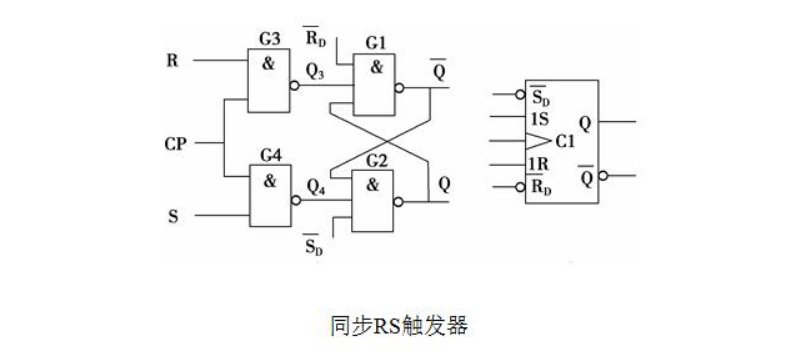

同步RS触发器

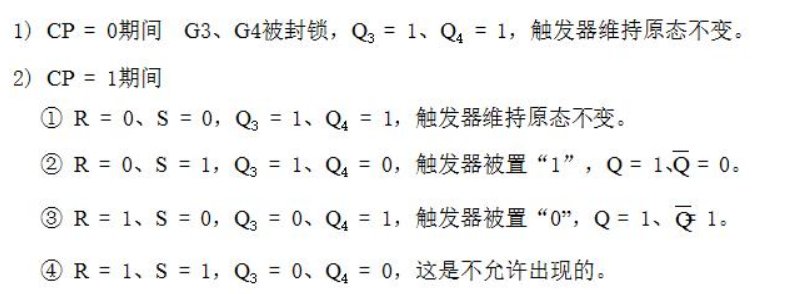

工作原理：

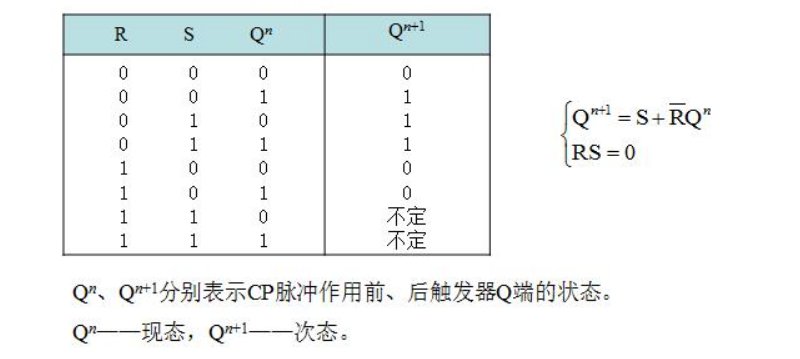

同步RS触发器的特性表：
特性方程：

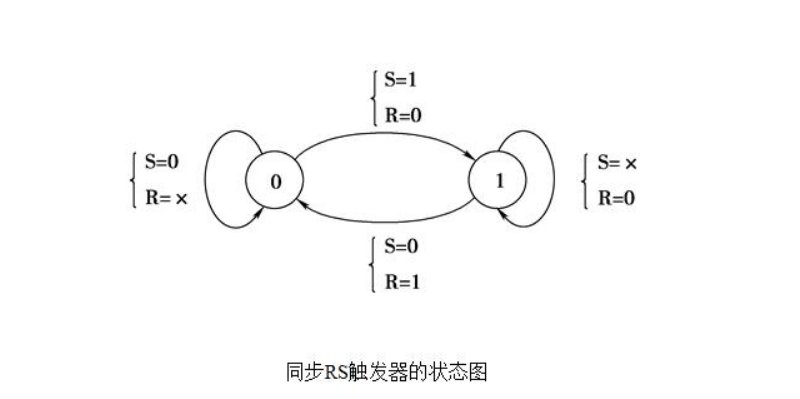

状态转换图：
